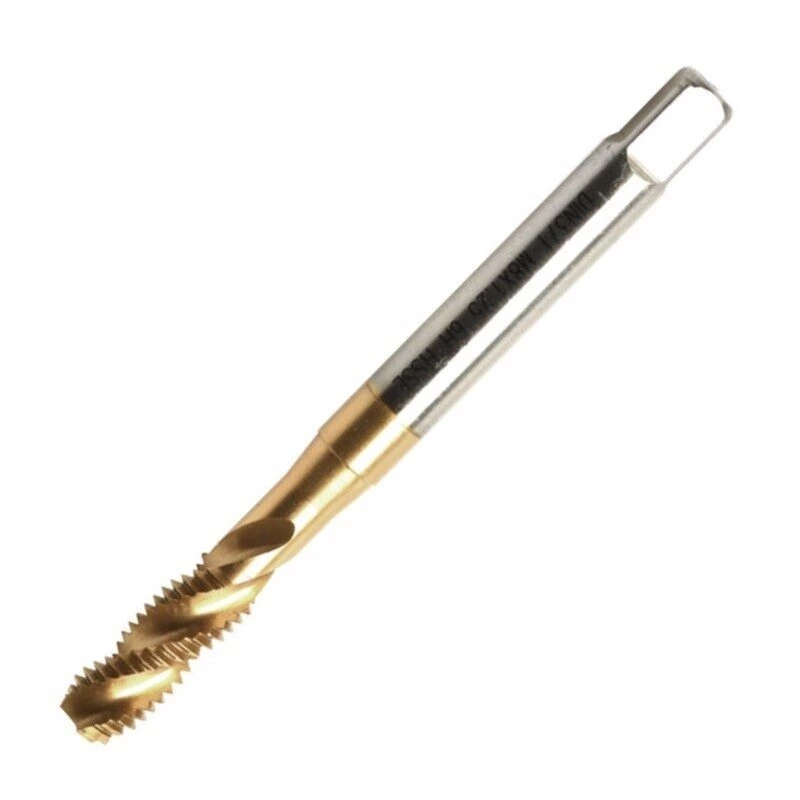

371 Метчик M4х0.7 C HSSE TiN 6H с винтовой канавкой R35

*инструмент может отличаться от представления на фото

Артикул: 00-00007432

440 ₽

В наличии

В корзину

Описание

Метчик машинный для нарезания резьбы М4х0,7 в глухих отверстиях. Метчик изготовлен из быстрорежущего материала HSSE и имеет покрытие TiN ярко желтого цвета, которое значительно повышает стойкость инструмента. По конструкции метчик имеет три винтовые стружечные канавки с углом спирали 35° и хвостовик по DIN371. Может применяться на всех группах материалов по ISO с твердостью до 25HRC.

Информация для справки!

Материал HSSE - является быстрорежущей сталью с добавлением 5-8% кобальта. Добавление кобальта повышает твердость материала, увеличивает его теплостойкость, что приводит к увеличению износостойкости относительно материала HSS.

Тип отверстия	Для глухих
Размер / шаг резьбы (основной)	M4x0.7

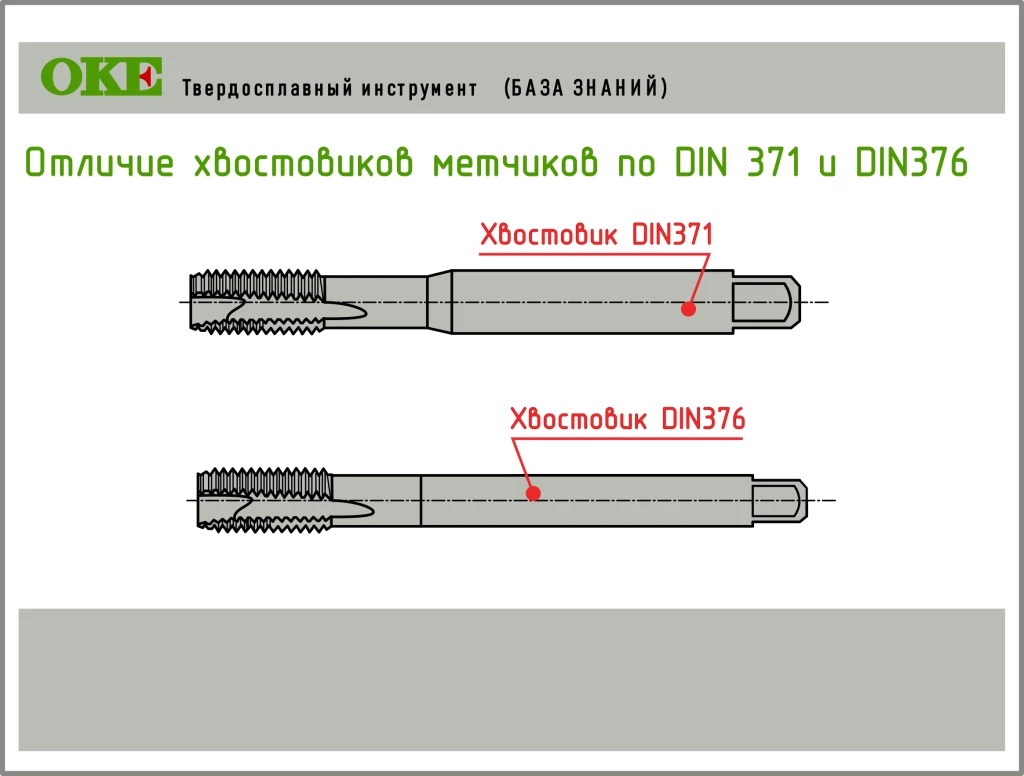

Стандарт хвостовика	DIN 371
Материал	HSSE
Покрытие	TIN
Заходная часть	Форма С (2-3 нитки)
Допуск	Н2 (5G, 6H)
Общая длина L (мм)	65
Длина рабочей части Lр (мм)	14
Длина стружечной канавки L2 (мм)	18
Длина до конца обнизки L3 (мм)	20
Диаметр обнизки D2 (мм)	2.93
Диаметр хвостовика Ds (мм)	4.44
Квадрат хвостовика K (мм)	3.4
Угол спирали (град)	35

**Стартовые режимы резания для метчиков из материалов HSS, HSSE и HSS+TiN**
			Число оборотов метчика в зависимости от размера нарезаемой резьбы
ISO	№	Группа обрабатываемых материалов	Vc	M1.0	M1.1	M1.2	M1.4	M1.6	M1.8	M2.0	M2.2	M2.5	M3.0	M3.5	M4.0	M4.5	M5.0	M6.0	M8.0	M10	M12	M14	M16	M18	M20	M22	M24	M27
P	G01	Конструкционные стали <1000 Н/мм²	12	3820	3472	3183	2728	2387	2122	1910	1736	1528	1273	1091	955	849	764	637	477	382	318	273	239	212	191	174	159	141
	G02	Конструкционные стали >900Н/мм2	8	2546	2315	2122	1819	1592	1415	1273	1157	1019	849	728	637	566	509	424	318	255	212	182	159	141	127	116	106	94
	G03	Улучшенные стали <1000 Н/мм²	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G04	Улучшенные стали >900Н/мм²	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
	G05	Термообработанные стали до 30HRC <1000 Н/мм²	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
	G06	Термообработанные стали до 30HRC >900Н/мм²	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G07	Азотированные стали	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G08	Углеродистые инструментальные стали	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
M	G09	Жаропрочные стали	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G10	Нержавеющие стали Cr, сульфированные	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
	G11	Хромистые нержавеющие стали, ферритные и мартенситные	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
	G12	Нержавеющие стали Cr-Ni, аустенитные	5	1592	1447	1326	1137	995	884	796	723	637	531	455	398	354	318	265	199	159	133	114	99	88	80	72	66	59
	G13	Стали свободной резки	14	4456	4051	3714	3183	2785	2476	2228	2026	1783	1485	1273	1114	990	891	743	557	446	371	318	279	248	223	203	186	165
	G14	Литейные стали <1000 Н/мм²	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G15	Литейные стали >900Н/мм²	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	955	849	764	637	477	382	318	273	239	212	191	174	159	141
K	G16	Ковкий чугун	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G17	Чугун с шаровидным графитом	12	3820	3472	3183	2728	2387	2122	1910	1736	1528	1273	1091	955	849	764	637	477	382	318	273	239	212	191	174	159	141
	G18	Чугун с пластинчатым графитом (серый чугун)	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G19	Чугун с вермикулярным графитом	12	3820	3472	3183	2728	2387	2122	1910	1736	1528	1273	1091	955	849	764	637	477	382	318	273	239	212	191	174	159	141
N	G20	Медь	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G21	Твердая латунь (Ms 58, короткая стружка)	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
	G22	Мягкая латунь (Ms 63, длинная стружка)	18	5730	5209	4775	4093	3581	3183	2865	2604	2292	1910	1637	1432	1273	1146	955	716	573	477	409	358	318	286	260	239	212
	G23	Красная латунь	10	3183	2894	2653	2274	1989	1768	1592	1447	1273	1061	909	796	707	637	531	398	318	265	227	199	177	159	145	133	118
	G24	Люминофорная бронза	12	3820	3472	3183	2728	2387	2122	1910	1736	1528	1273	1091	955	849	764	637	477	382	318	273	239	212	191	174	159	141
	G25	Кованный сплав алюминия	15	4775	4341	3979	3410	2984	2653	2387	2170	1910	1592	1364	1194	1061	955	796	597	477	398	341	298	265	239	217	199	177
	G26	Алюминиевый литой сплав Si 0.5-5%	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
	G27	Алюминиевый литой сплав Si 5-10%	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
	G28	Алюминиевый литой сплав Si >10%	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
S	G29	Кованый сплав магния	15	4775	4341	3979	3410	2984	2653	2387	2170	1910	1592	1364	1194	1061	955	796	597	477	398	341	298	265	239	217	199	177
	G30	Литой сплав из магния	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
	G31	Сплав из никеля	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G32	Титан и сплавы из титана	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G33	Ферритовые сплавы	4	1273	1157	1061	909	796	707	637	579	509	424	364	318	283	255	212	159	127	106	91	80	71	64	58	53	47
	G34	Термопластичный компаунд/синтетика	20	6366	5787	5305	4547	3979	3537	3183	2894	2546	2122	1819	1592	1415	1273	1061	796	637	531	455	398	354	318	289	265	236
	G35	Высокопрочные конструкционные стали мелкозернистые	6	1910	1736	1592	1364	1194	1061	955	868	764	637	546	477	424	382	318	239	191	159	136	119	106	95	87	80	71
