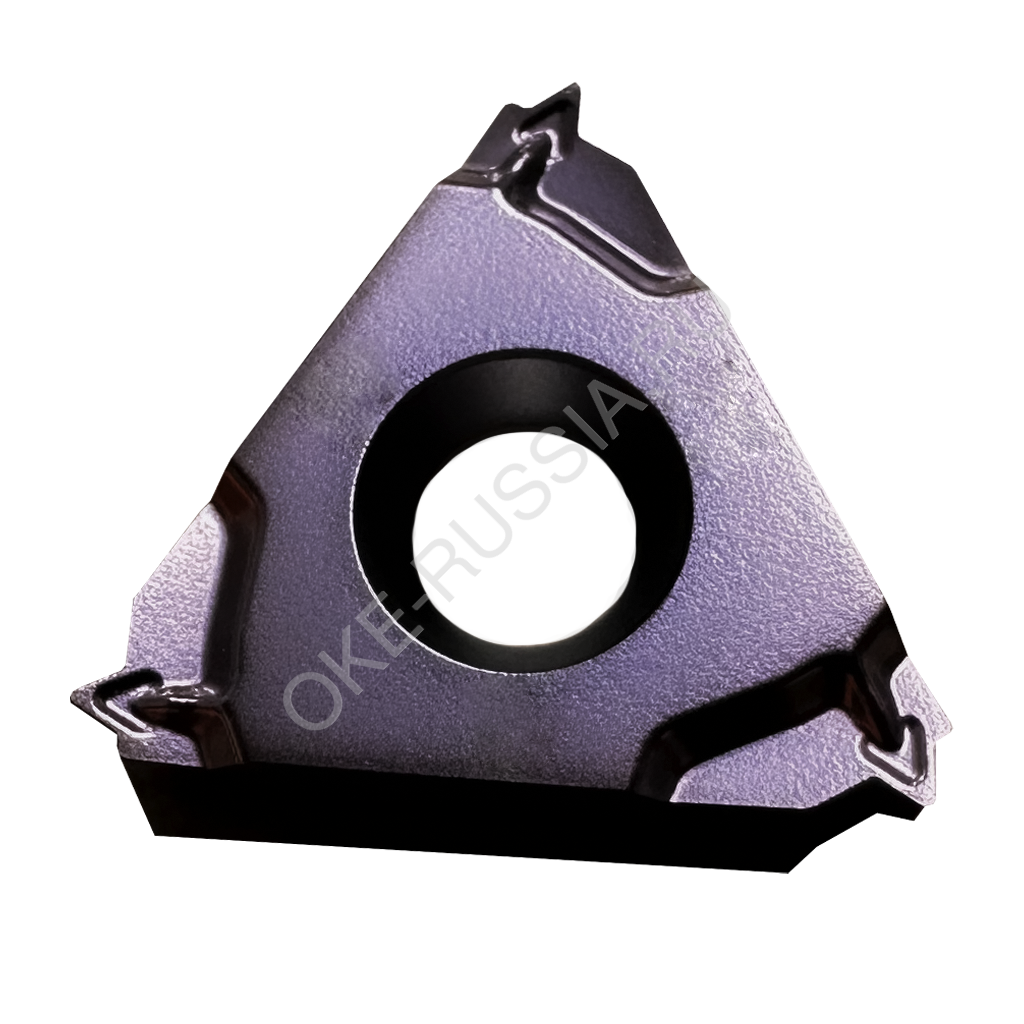

Пластина резьбовая RT1601G - 14BSPTA OP1210 (ERM16-14BSPT)

*инструмент может отличаться от представления на фото

Артикул: 00-00013429

170 ₽

В наличии

В корзину

Описание

Пластина резьбовая полнопрофильная RT1601G - 14BSPTA OP1210. Для нарезания правой наружной трубной конической резьбы (BSPT) со стружколомом Уитворта с шагом 14 (T.P.I.) ниток на дюйм. Применяется для обработки конструкционных, легированных, жаропрочных сталей и чугунов. Так же может применяться для обработки цветных металлов.

Британская дюймовая резьба Уитворта с углом профиля 55°, была разработана британским инженером сэром Джозефом Уитвортом. На ее основе разработаны резьбы: BSW (обычный шаг), BSF (мелкий шаг), BSPP (Трубная цилиндрическая резьба G, по ГОСТ 6357-81), BSPT(коническая резьба по ГОСТ 6211-81). Применяется для соединений труб, газовой и водопроводной арматуры трубопроводов и фитингов. Допускается соединение наружной конической резьбы с внутренней резьбой класса точности А по ГОСТ 6357-81

Регламентирующие номативно-технические документы:

ГОСТ 6211-81; ISO 7/1; DIN 2999; DIN 3858; BS 21; ANSI/ASME B1.20.1. ANSI B 1.20.3; NF E 03-004; JIS B 0203.

Допуск: Class A

Режимы резания и количество проходов назначаются в зависимости от шага обрабатываемой резьбы и обрабатываемого материала (смотри вкладку «Режимы резания»)

Тип резьбы	BSPT - Британская трубная коническая
Шаг резьбы	14 ниток/дюйм
Расположение резьбы	Наружная
Направление резьбы	R - правая
Стружколом	Со стружколомом
Материал пластины	Твердосплавная
Тип пластины	Стандартный тип
Размер пластины	16
Толщина пластины S, мм	3.63
Диаметр отверстия d, мм	3.82
Диаметр вписанной окружности ØI.C (мм) (резьбовые пластины)	9.525
Материал обработки	Р - Сталь М - Нержавеющая сталь N - Цветные материалы S - Жаропрочные стали

Количество проходов в зависимости от шага резьбы
Шаг	T.P.I. Число шагов на дюйм	48	32		24	20	16	14		12	10	8	7	6	5,5	5	4,5	4	3
Количество проходов		4-6	4-7		4-8	5-9	6-10	7-12		7-12	8-14	9-16	10-18	11-18	11-19	12-20	12-20	12-20	15-24
Скорость резания в зависимости от вида обрабатываемого материала
Группа материалов				Материал					Скорость резания V, м/мин
P Сталь				Нелегированная					70-145
				Низколегированная (содержание легирующих элементов <5%)					55-120
				Высоколегированная (содержание легирующих элементов >5%)					60-100
				Литейная					40-100
М Нержавеющая Сталь				Ферритная					40-95
				Аустенитная					70-95
				Ферритная литейная					65-95
				Аустенитная литейная					40-80
К Чугун				Ковкий чугун					60-110
				Серый чугун					125-160
				Чугун с шаровидным графитов					90-100
N Цветные металлы				Алюминиевые сплавы					80-220
				Алюминиевые сплавы					200-300
				Медь и медные сплавы					80-165
S Жаропрочные материалы				Жаропрочные сплавы					20-30
				Титановые сплавы					15-25

H Высокопрочные материалы				Высокотвердая сталь					40-50
