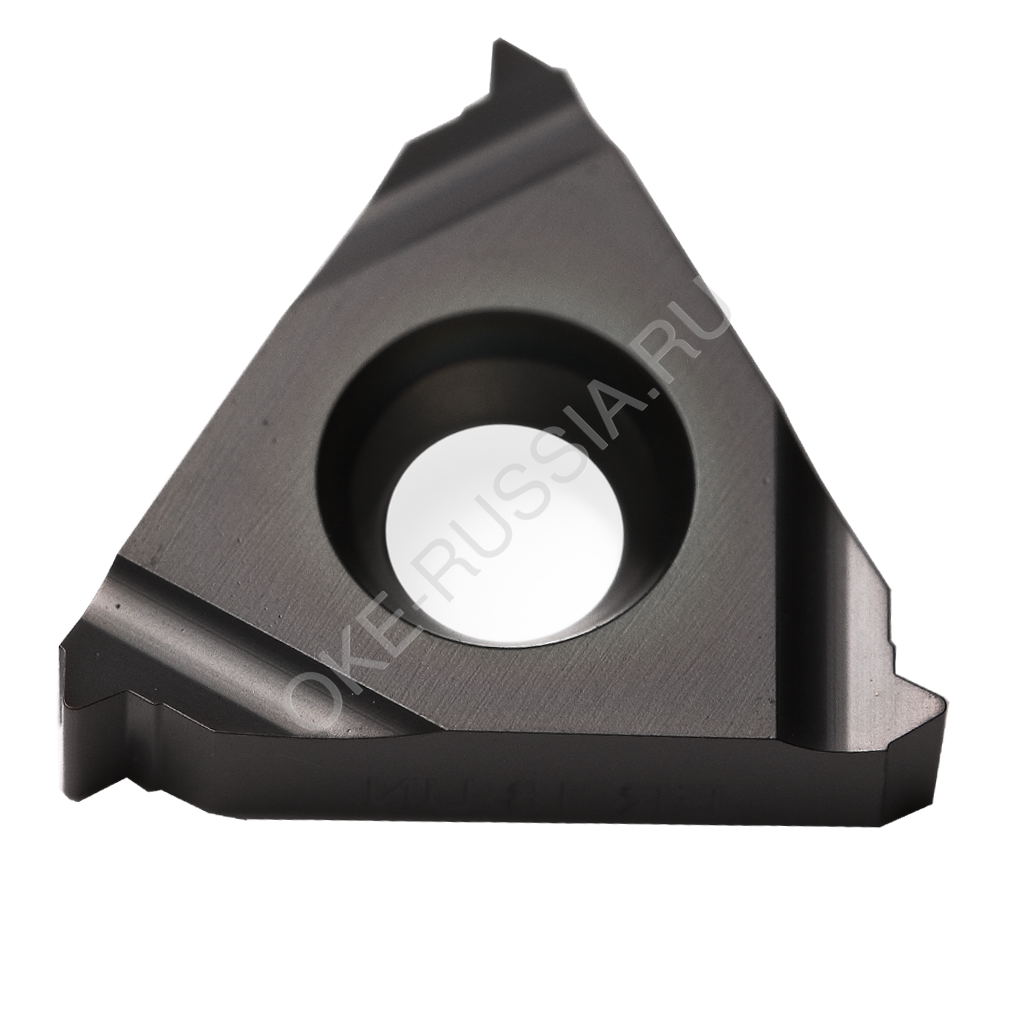

Obligation Пластина резьбовая RT1601L - 12UN OP1315
*инструмент может отличаться от представления на фото
Артикул: 00-00011066
Описание
Пластина резьбовая полнопрофильная RT1601L-12UN OP1315. Для нарезания правой Американской дюймовой внутренней резьбы с шагом 12 (T.P.I.) ниток на дюйм. Применяется для обработки конструкционных, легированных, жаропрочных сталей и чугунов. Так же может применяться для обработки цветных металлов.
Американские дюймовые резьбы стандарта UN (UNC, UNF и UNEF) в основном распространены в Северной Америке. Резьба имеет профиль с углом при вершине 60° (как у метрической ISO), но шаг измеряется в дюймах. Резьба бывает крупная (основная) UNC, мелкая UNF и супермелкая UNEF. Число витков на дюйм обозначается T.P.I., тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм).
Регламентирующие номативно-технические документы:
ISO725; ISO68-2-1998; BS 1580; ANSI B 1.1-2001;
Допуск: 2A/2B
Режимы резания и количество проходов назначаются в зависимости от шага обрабатываемой резьбы и обрабатываемого материала (смотри вкладку «Режимы резания»)
| Тип резьбы | UN - Американская унифицированная (UNC,UNF) |
| Шаг резьбы | 12 ниток/дюйм |
| Расположение резьбы | Внутренняя |
| Направление резьбы | R - правая |
| Стружколом | Без стружколома |
| Материал пластины | Твердосплавная |
| Тип пластины | Стандартный тип |
| Размер пластины | 16 |
| Толщина пластины S, мм | 3.63 |
| Диаметр отверстия d, мм | 3.82 |
| Диаметр вписанной окружности ØI.C (мм) (резьбовые пластины) | 9.525 |
| Материал обработки | Р - Сталь М - Нержавеющая сталь N - Цветные материалы S - Жаропрочные стали |
