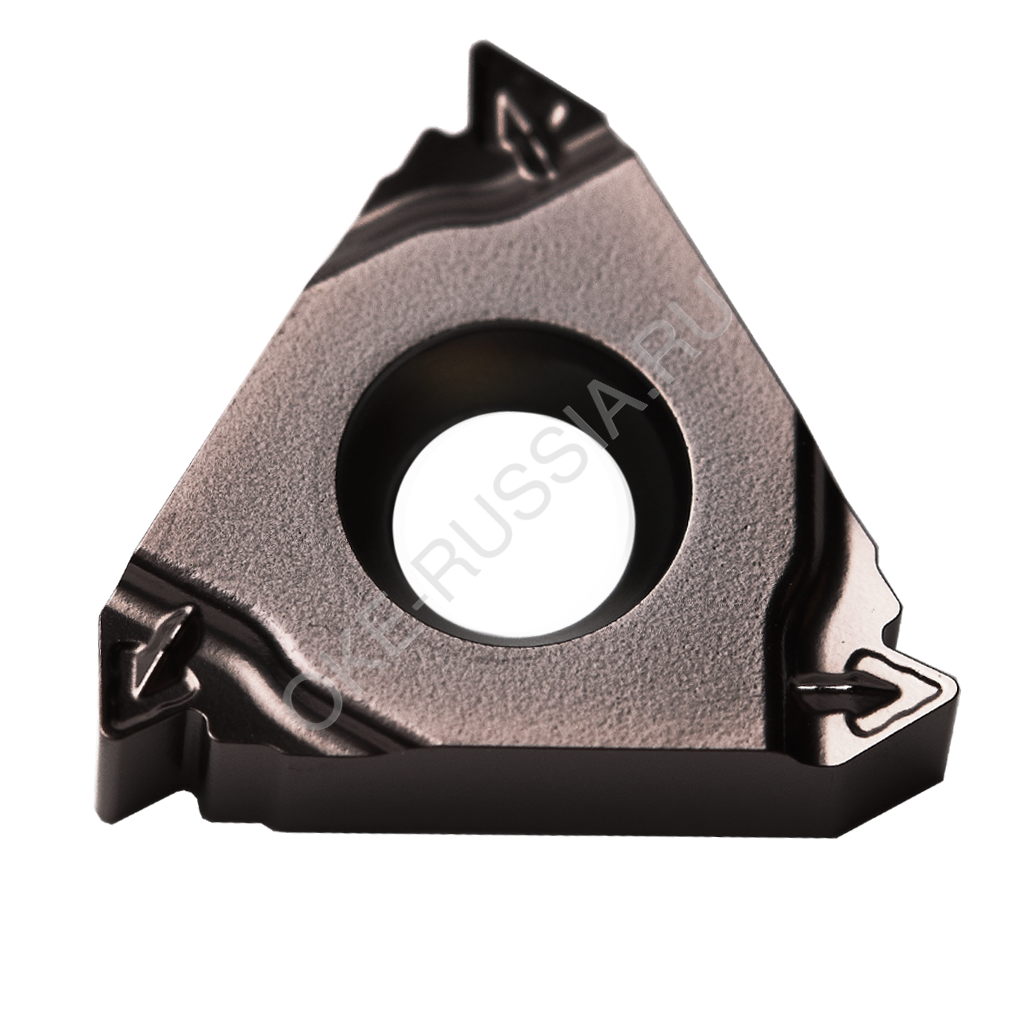

Obligation Пластина резьбовая RT1601L-200ISOA OP1205 (IR16-2.0)
Описание
Пластина резьбовая полнопрофильная RT1601L-200ISOA OP1205. Для нарезания правой метрической внутренней резьбы с шагом 2,00мм. Применяется для обработки конструкционных, легированных, жаропрочных сталей и чугунов. Так же может применяться для обработки цветных металлов.
Метрическая резьба имеет профиль в виде равностороннего треугольника с углом при вершине 60°. Резьба широко применяется в общем машиностроении.
Регламентирующие номативно-технические документы:
ГОСТ 8724-2002; ГОСТ 9150-2002; ГОСТ 24705-2004; ISO 724; DIN 13; BS 3643; ANSI/ASME B1.13M; NF E 03-050; JIS B0205. JIS B 0207
Допуск: 6g/6H
Режимы резания и количество проходов назначаются в зависимости от шага обрабатываемой резьбы и обрабатываемого материала (смотри вкладку «Режимы резания»)
| Тип резьбы | ISO (60°) - Метрическая |
| Шаг резьбы | 2.0 ISO |
| Диаметр отверстия пластины Ød(мм) | 4.4 |
| Расположение резьбы | Внутренняя |
| Направление резьбы | R - правая |
| Стружколом | Со стружколомом |
| Материал пластины | Твердосплавная |
| Тип пластины | Стандартный тип |
| Размер пластины | 16 |
| Толщина пластины S, мм | 3.63 |
| Диаметр отверстия d, мм | 3.82 |
| Диаметр вписанной окружности ØI.C (мм) (резьбовые пластины) | 9.525 |
| Материал обработки | Р - Сталь М - Нержавеющая сталь N - Цветные материалы S - Жаропрочные стали |
