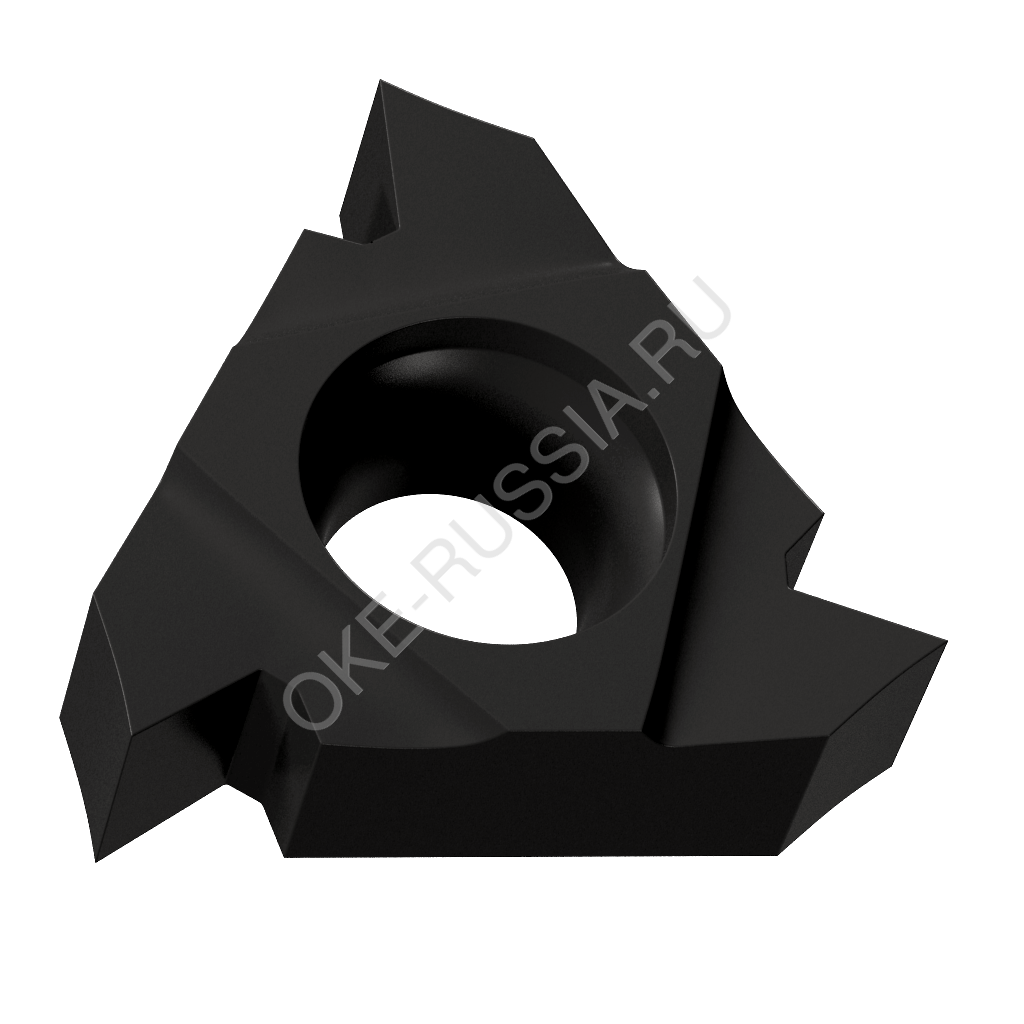

Пластина резьбовая RT2201L - N60M OP1315 (IR22-N60)

*инструмент может отличаться от представления на фото

Артикул: 00-00006054

510 ₽

В наличии

Описание

Пластина резьбовая неполнопрофильная RT2201L-N60M OP1315. Для нарезания правой внутренней резьбы с шагом 3,5-5,0 мм или 7 - 5 ниток/дюйм. Применяется для обработки конструкционных, легированных, жаропрочных сталей и чугунов. Так же может применяться для обработки цветных металлов.

Резьба имеет профиль в виде равностороннего треугольника с углом при вершине 60°. Резьба широко применяется в общем машиностроении.

Режимы резания и количество проходов назначаются в зависимости от шага обрабатываемой резьбы и обрабатываемого материала (смотри вкладку «Режимы резания»)

Тип резьбы	(60°) Неполнопрофильная
Шаг резьбы	N60 (3.5-5.0)
Расположение резьбы	Внутренняя
Направление резьбы	R - правая
Стружколом	Без стружколома
Материал пластины	Твердосплавная
Тип пластины	Стандартный тип
Размер пластины	22
Толщина пластины S, мм	4.9
Диаметр отверстия d, мм	5.02
Диаметр вписанной окружности ØI.C (мм) (резьбовые пластины)	12.7
Материал обработки	Р - Сталь М - Нержавеющая сталь N - Цветные материалы S - Жаропрочные стали

Количество проходов в зависимости от шага резьбы
Шаг	ММ	0,50	0,75		1,00	1,25	1,50	1,75		2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,50	6,00	8,00
Шаг	T.P.I. Число шагов на дюйм	48	32		24	20	16	14		12	10	8	7	6	5,5	5	4,5	4	3
Количество проходов		4-6	4-7		4-8	5-9	6-10	7-12		7-12	8-14	9-16	10-18	11-18	11-19	12-20	12-20	12-20	15-24
Скорость резания в зависимости от вида обрабатываемого материала
Группа материалов				Материал					Скорость резания V, м/мин
P Сталь				Нелегированная					70-145
				Низколегированная (содержание легирующих элементов <5%)					55-120
				Высоколегированная (содержание легирующих элементов >5%)					60-100
				Литейная					40-100
М Нержавеющая Сталь				Ферритная					40-95
				Аустенитная					70-95
				Ферритная литейная					65-95
				Аустенитная литейная					40-80
К Чугун				Ковкий чугун					60-110
				Серый чугун					125-160
				Чугун с шаровидным графитов					90-100
N Цветные металлы				Алюминиевые сплавы					80-220
				Алюминиевые сплавы					200-300
				Медь и медные сплавы					80-165
S Жаропрочные материалы				Жаропрочные сплавы					20-30
				Титановые сплавы					15-25

H Высокопрочные материалы				Высокотвердая сталь					40-50
