Obligation Штревель SK40-15°
*инструмент может отличаться от представления на фото
Артикул: 00-00013883
Описание

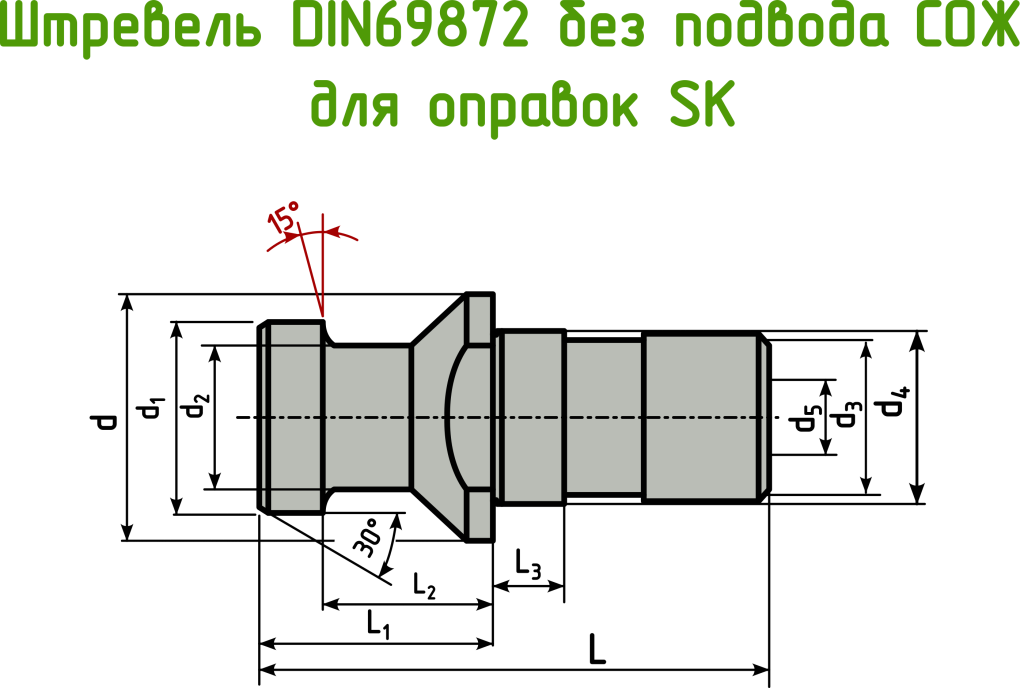

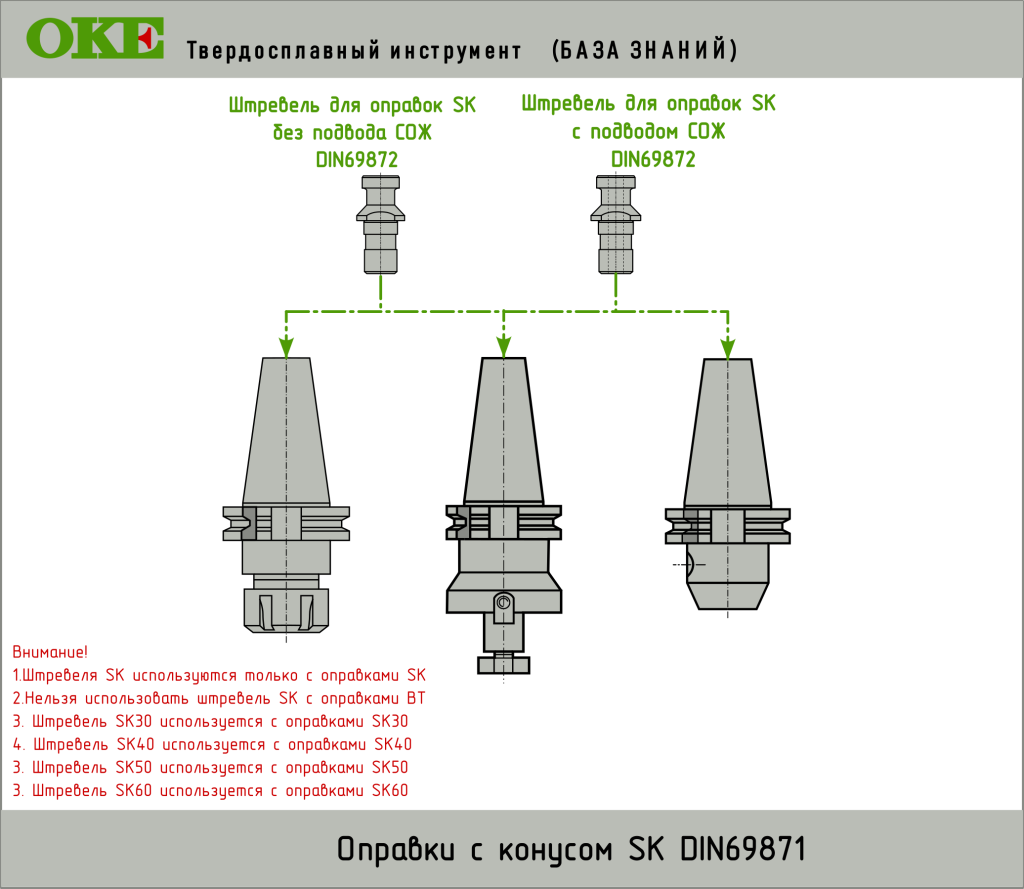

Штревель SK40-15° без подачи СОЖ, без уплотнительного кольца. Штревель предназначен для фиксации станочной оправки в шпинделе станка. Резьбовой частью он вкручивается в хвостовик станочной оправки, а противоположный концевик фиксируется специальным механизмом зажимной цанги станка. Таким образом, станочная оправка фиксируется в шпинделе станка.
Внимание!
Штревель без уплотнительного кольца.
| Тип хвостовика | SK40 |
| Общая длина L (mm) | 54 |
| d (mm) | 23 |
| d1 (mm) | 19 |
| d2 (mm) | 14 |
| d4 (mm) | 17 |
| Тип комплектующих | Штревель |
| Длина от хвостовика L1 (mm) | 26 |
| L2 (mm) | 20 |
| L3 (mm) | 7 |
| Резьба d3 | М16 |
| Тип оправки | SK40 |
| Угол A | 15° |
| Масса (Вес) кг. | 0,075 |
