Корпус сверла UD20.SP07.220.W25

*инструмент может отличаться от представления на фото

Артикул: 00-00010272

9 890 ₽

В наличии

В корзину

Описание

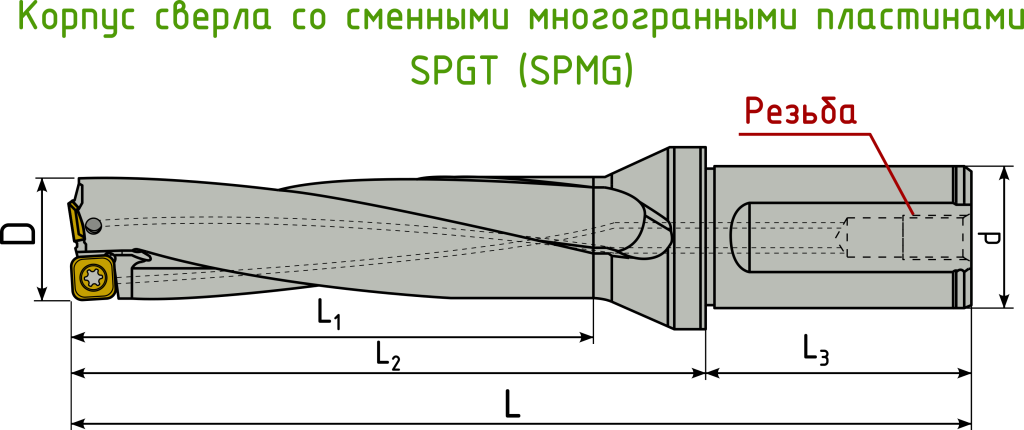

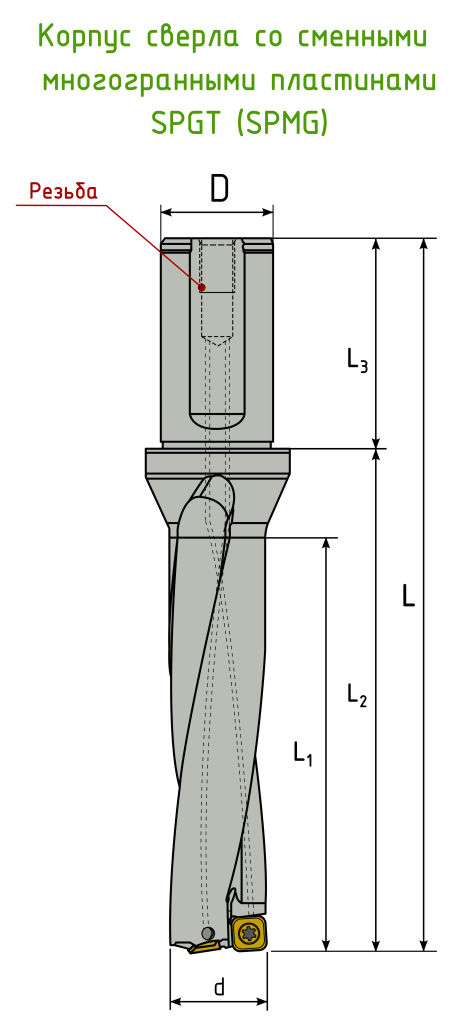

Корпус сверла UD20.SP07.220.W25 по металлу со сменными твердосплавными пластинами SPGT/SPMG и внутренней подачей СОЖ, оснащен хвостовиком Weldon. Подходит для сверления любых материалов на токарных, сверлильных и фрезерных станках. Также можно использовать для точения и растачивания отверстий на токарных станках.

Допуск получаемых отверстий зависит от точности станка и оснастки и может, составляет (-0,1;-0,5) мм.

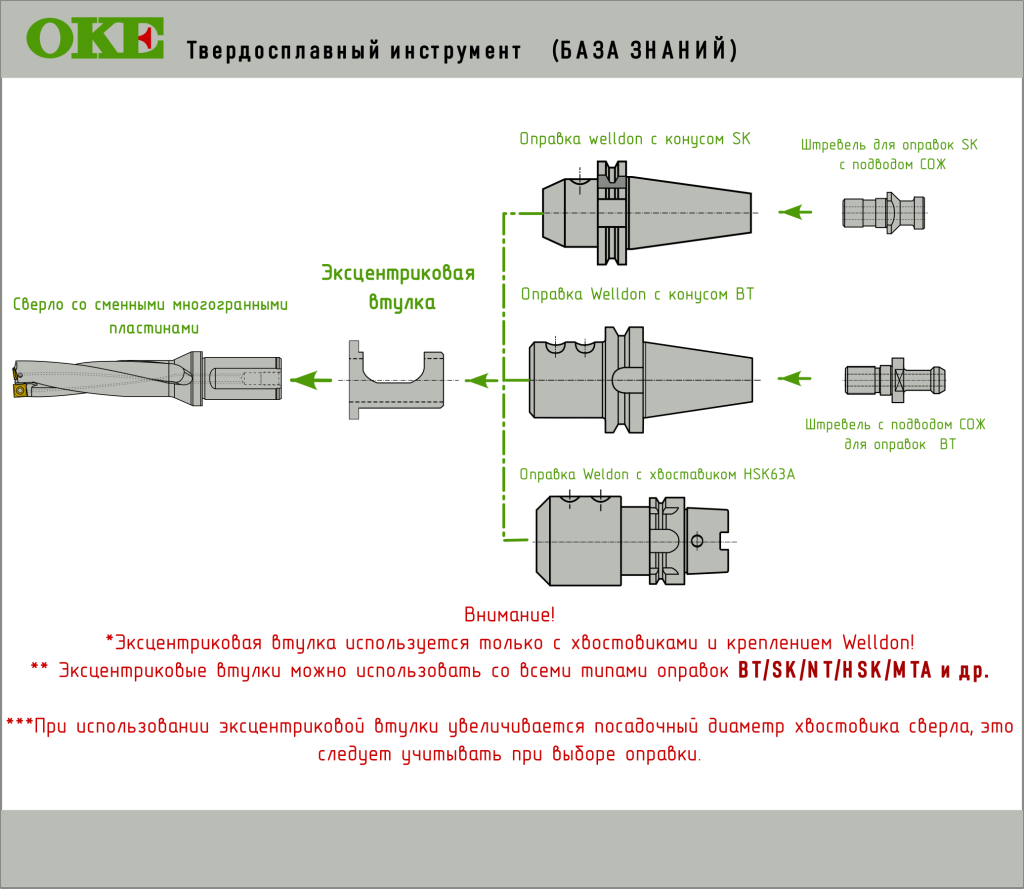

Для получения более точного диаметра отверстия необходимо воспользоваться эксцентриковой втулкой (смотри раздел «рекомендуемые товары»).

Диаметр сверла (d), мм	22
Длина рабочей части (L1), мм	44
Вылет сверла (L2), мм	67
Длина хвостовика (L3), мм	123
Длина сверла (L), (мм)	56
Рабочая длина (в диаметрах)	2D
Диаметр хвостовика (D), мм	25
Форма пластины	S (Квадрат 90°)

**Стартовые режимы резания для сверл с СМП марки ОКЕ**
Диаметр сверла (мм)	Размер пластин	Обозначение и сплав пластины	Vc min (м/мин)	Vc start (м/мин)	Vc max (м/мин)	Fn min (мм/об)	Fn start (мм/об)	Fn max (мм/об)
12,5 - 15,5	SPGT 05 …	SPGT 050204 - OPM OC2140	160	180	250	0.03	0.05	0.2
		SPGT 050204 - OPM OP1315	150	220	360	0.03	0.05	0.2
		SPGT 050204 - QPM OP1315	160	230	380	0.03	0.05	0.2
16,0 - 21,5	SPGT 06 …	SPGT 060204 - OPM OP1315	160	230	380	0.1	0.15	0.25
16,0 - 21,5	SPGT 06 …	SPGT 060204 - QPM OP1315	160	230	380	0.1	0.15	0.2
22,0 - 27,5	SPGT 07 …	SPGT 07T308 - OPM OP1315	160	240	380	0.03	0.05	0.2
22,0 - 27,5	SPGT 07 …	SPGT 07T308 - QPM OP1315	200	230	360	0.03	0.05	0.2
28,0 - 33,5	SPGT 09 …	SPGT 090408 - OPM OP1315	160	230	380	0.1	0.15	0.35
28,0 - 33,5	SPGT 09 …	SPGT 090408 - QPM OP1315	160	230	380	0.1	0.2	0.4
34,0 - 41,0	SPGT 11 …	SPGT 110408 - OPM OP1315	160	230	380	0.1	0.15	0.25
42,0 - 50,0	SPGT 14 …	SPGT 140512 - OPM OC2140	180	310	380	0.03	0.05	0.2
		SPGT 140512 - OPM OP1315	160	230	380	0.1	0.2	0.4
		SPGT 140512 - QPM OP1315	160	230	380	0.1	0.2	0.4
ВНИМАНИЕ! Перед применением сверл с СМП нет необходимости использовать центровочные сверла, но при врезании в не ровные поверхности необходимо снижать скорость резания и подачу.
			При сверлении выпуклой поверхности, центральная пластина находится постоянно в зоне резания, поэтому можно использовать нормальную подачу.
			При сверлении наклонной поверхности, центральная и периферийная пластины нагружены не равномерно (происходит прерывистое резание) это приводит к преждевременному и не равномерному износу пластин. Если угол наклона поверхности больше 2 градусов, то подачу следует уменьшить до 1/3 от стартового значения.
			При сверлении вогнутой поверхности, сверло может сместиться относительно центра отверстия. Поэтому подачу следует уменьшить до минимально рекомендованной. После прохождения неровного участка скорость и подачу можно увеличить.
			При сверлении в неровной поверхности, пластина сталкивается с риском образования сколов, поэтому скорость и подача должны быть снижены до наименьшего рекомендуемого значения. После прохождения неровного участка скорость и подачу можно увеличить
			При сверлении в неровной поверхности, пластина сталкивается с риском образования сколов, поэтому скорость и подача должны быть снижены до наименьшего рекомендуемого значения. После прохождения неровного участка скорость и подачу можно увеличить
